——针对 10-7 Pa 高真空、强腐蚀与 110℃ 工况的技术解析
在半导体制造设备（如蚀刻、CVD、沉积及真空传输腔体）中，立柱等核心结构件承担着支撑、定位或传热等关键功能。立柱内部往往需要维持极高级别的真空度，而外部环境则处于大气压下，并可能接触各类高腐蚀性工艺气体。
内部压力：10-7 Pa（高真空/超高真空区间）
外部压力：标准大气压（0.1 MPa 压差）
工作介质：空气，进入工艺环境后包含潜在腐蚀性半导体气体
工作温度：110℃
密封形式：静密封
应用标准：半导体级（超高洁净度、极低析出、抗粒子污染）
在上述特定工况下，密封系统需克服以下三大核心技术挑战：
超高真空出气率控制
在超高真空下，材料分子吸附气体的释放以及高分子材料本身的挥发物会严重影响腔体本底真空度。因此，密封材料必须经过特殊的脱气处理，具备极低的水汽与有机物析出率。
介质腐蚀性与粒子污染控制
半导体工艺常用的含氟、含氯气体（如CF4, Cl2, NF3 等）具有极强腐蚀性。密封材料若发生化学降解，会导致微粒析出并污染晶圆。
结构密封比压保持（高压差）
立柱内外存在接近一个标准大气压的压差，且内部极高真空要求密封界面具有极高的紧密性，绝不能产生微漏或“虚拟漏孔”。
对于追求维护便利性与高性价比的结构设计，半导体级 FFKM O型圈是工业界最成熟且广泛应用的选择。
材料特性：FFKM 主链与侧链均高度氟化，其化学惰性接近 PTFE，能抵御半导体蚀刻与清洗工艺中的绝大多数强腐蚀介质。
真空性能优化：半导体专用的 FFKM 经过特殊的高温二次硫化与真空烘烤脱气处理（Outgassing Control），出气率极低，且离子析出极少。
优势分析：回弹性优异，安装与拆卸极其简便；对法兰密封面粗糙度要求相对温和，在 110℃ 环境下具有极佳的抗压缩永久变形能力。
当需要完全阻断气体渗透或需要零出气特性的极致腐蚀环境时，PTFE 弹簧蓄能密封圈是理想的静密封方案。
结构组成：采用改性聚四氟乙烯（改性 PTFE）作为密封外套，内部内置耐腐蚀金属弹簧（如哈氏合金 Hastelloy C-276 或 Inconel 718）。
技术优势：
零橡胶挥发物：PTFE 材料本身不含增塑剂或硫化剂，在真空下的放气率接近于零。
抗蠕变补偿：借助内嵌金属弹簧的持续弹力，克服了纯 PTFE 在长期静压下容易冷流（蠕变）的缺点，保证 10-7 Pa 真空下的持久密封比压。
耐腐蚀极限：改性 PTFE 几乎对所有半导体化学气体呈化学惰性。
若立柱静密封位置属于不可频繁拆卸的超高真空核心节点，金属密封可提供最高级别的封密保障。

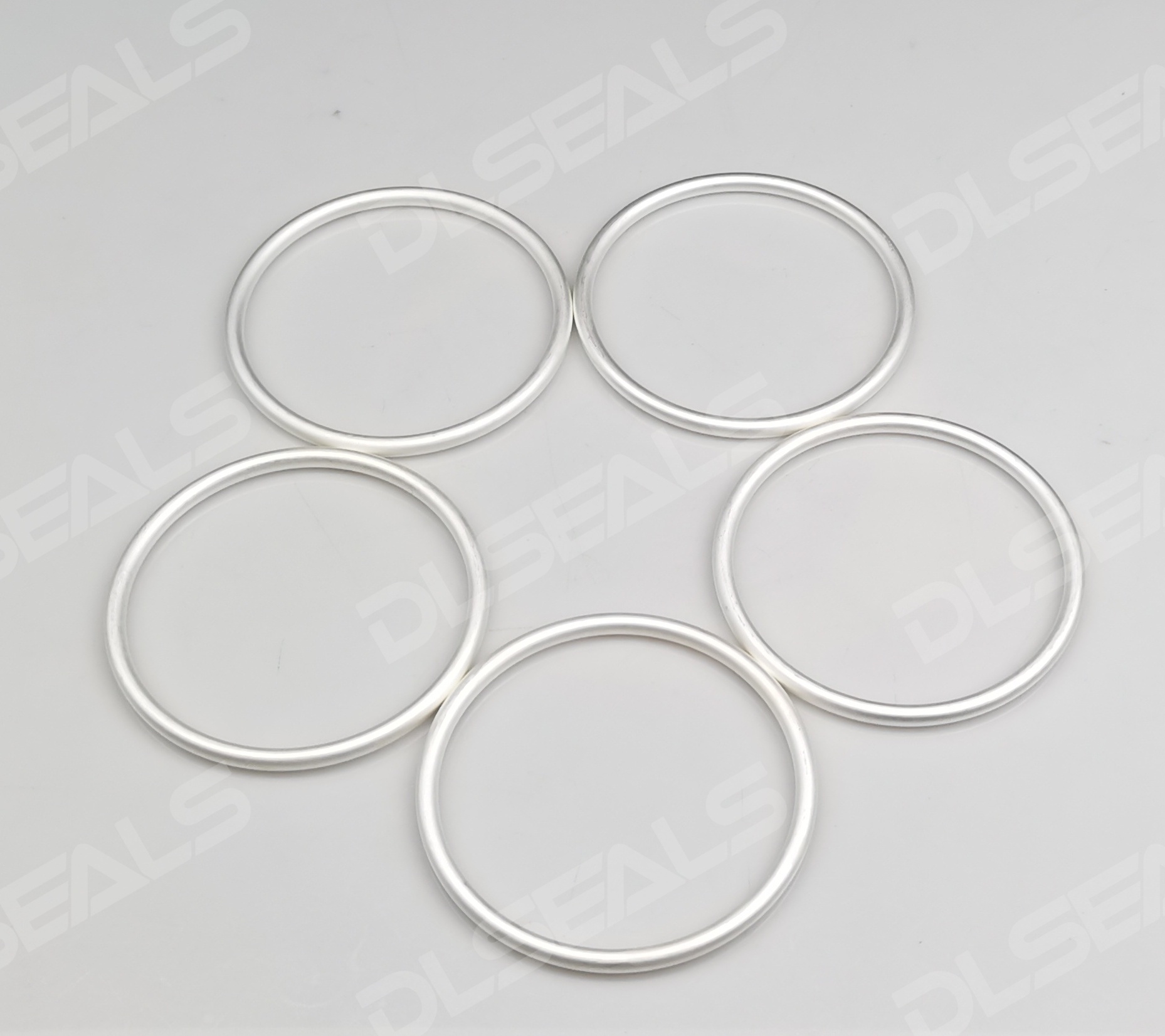

结构组成：通常由不锈钢（316L）或镍基高温合金（Inconel 718）制成金属管，表面镀银、镀金或涂覆 PTFE 薄层，以填充法兰表面的微观瑕疵。
技术优势：
零气体渗透率：金属材料不存在分子级的气体渗透，完全杜绝大气向真空腔体渗漏。
绝对稳定性：在 110℃ 条件下无任何热老化或化学降解风险，使用寿命极长。
使用限制：需要极高的法兰压紧力，且法兰密封面粗糙度需达到 Ra < 0.4微米。
| 密封方案 | 核心材料 | 耐腐蚀等级 | 真空放气性能 (10−7 Pa) | 安装与加工要求 | 综合推荐指数 |
| 半导体级 FFKM O型圈 | 全氟醚橡胶 (高洁净配方) | 极高（适应全系工艺气体） | 优秀（需脱气处理） | 标准 O 型槽，安装维护简便 | ★★★★★（首选推荐） |
| PTFE 弹簧蓄能密封圈 | 改性 PTFE + 哈氏合金弹簧 | 顶级（全化学惰性） | 极优（无高分子挥发物） | 需专用密封槽，压紧力适中 | ★★★★☆（高洁净首选） |
| 镀层金属 C/O 型圈 | Inconel 718 + 表面镀金/银 | 顶级（取决于镀层材质） | 零渗透 / 绝对真空 | 需高精度密封面及极大螺栓预紧力 | ★★★☆☆（超高真空备选） |
综合考虑 110℃ 工作温度、10-7 Pa 超高真空度、腐蚀介质防范以及半导体级高洁净度要求，建议如下：
首选方案（兼顾性能与维护便利）：推荐采用半导体专用高洁净级 FFKM（全氟醚橡胶）O型圈。该方案在确保极低放气率的同时，具备良好的弹性和安装容错率，是半导体设备生产中最成熟的标准化选择。
升级方案（强腐蚀与极低放气要求）：若工艺中引入了极强氧化性或氟化气体，且对有机出气控制极其严格，建议采用改性 PTFE 外套 + 哈氏合金弹簧蓄能密封圈。
